普段使っている小型ワイヤレスマウスのSwiftPoint GTが突然動かなくなってしまった。
2018年8月末に中古を手に入れたので、我が家では6年ほど使った事になる。
本家サイトにあるFAQを見ながらあれこれ操作してみたが、全く反応しないどころかLEDすら点かない。こうなると、もうお手上げである。
ネット上を探していたら、某フリマサイトに程度の良い中古が比較的安く出ていたので入手した。
だからもう必要ないのだけれど、せっかくなので分解する事に。
ネジ類が見当たらないので、まずは劣化しているゴム部を剥がしてみたが、ネジは見当たらない。
裏側にある樹脂部を外してみたら、ネジが見えてきた。
とても細いネジが使われている。
ネジを全て外すとバラバラに。

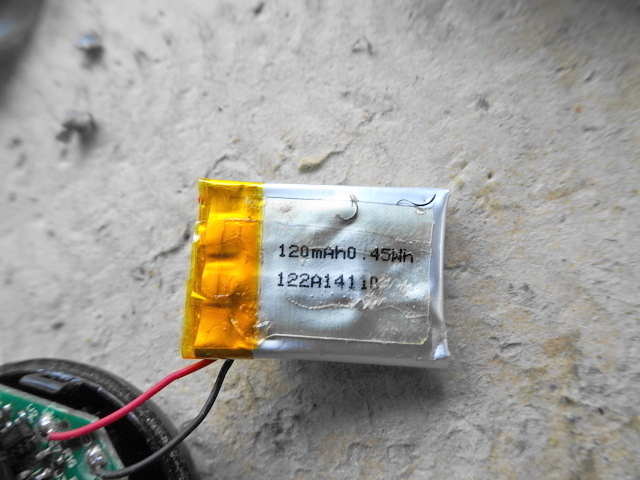

基板の上に載っていたリチウムイオン電池は歪な膨らみ方をしていた。
倍近い厚みになっているので、電池が寿命を迎えて動かなくなったのかも知れない。
電池を退けると、樹脂製ステーが入っているのが良く分かる。
ステーは一か所でネジ止めされていた。

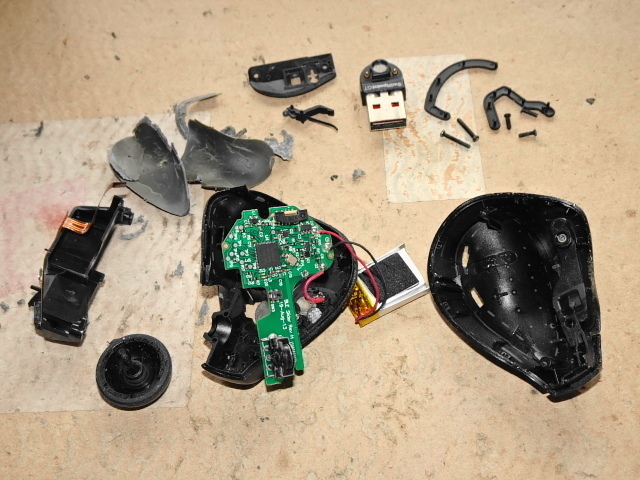

完全にばらすと、こんな感じ。
基板にはBluetooth用のICを中心に細かなチップ部品で構成されている。
基板の裏側はコネクタ類のみしかない。
今時の基板なので、どの部品も小さい。上に見えているスケールの目盛りは1つが1mmである。
四角いICの右上で斜めになっている銀色の部品はIC駆動クロック用の水晶発振器だと思う。目立つICはnRF51822。
これ一つでBluetooth関係を全て制御している。
基板上を見る限りでは他に制御用ICは無いので、スイッチやセンサー類の情報はPC側のドライバーで制御しているみたいだ。
ネット上を調べてみたら、同じようなサイズの120mAhリチウムイオン電池はあちこちに出ている。けれど、送料を含めた金額を考えると、もう数千円出せば程度の良い中古が買えてしまう。交換の手間や使用済み電池の廃棄まで考えると、電池を入れ替えるというのはあまり得策ではないように思う。
残念だけど、今回ばらしたのは廃棄処分だなー。
