ちょいと分解:電波時計

 先日動かなくなってしまった電波時計を分解する。

 まず、外側の枠を外す。
枠を外したところ

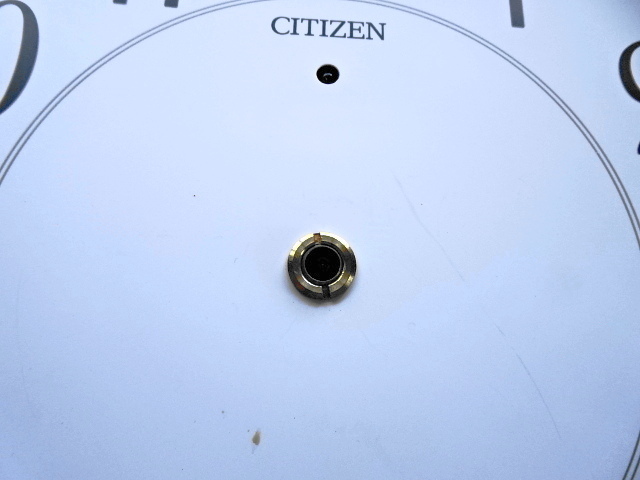

針を外すとカニ目ネジが見えてくる。
カニ目ネジ
これを外すと時計モジュールが取り外せる。
 裏側には真ん中に時計モジュール、左がメイン基板、下が電波受信部、右側が電池ボックスがある。
裏側
電波受信部の基板には受信した電波を増幅する回路があるようだ。
電波受信部

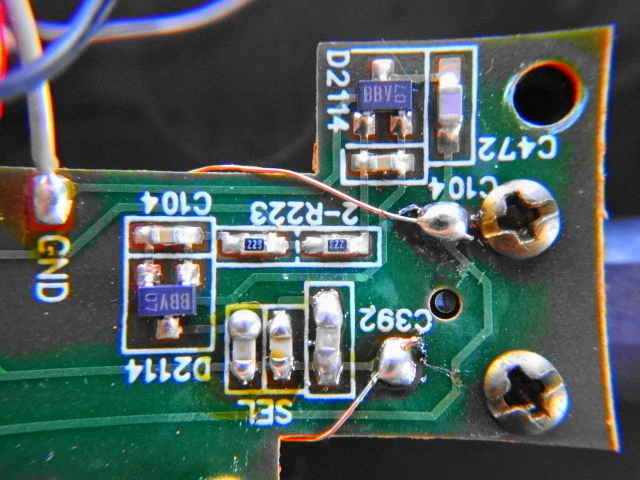

受信電波の増幅回路
裏側にはフェライトバーを使ったアンテナがある。このアンテナで標準電波(JJY、40kHzと60kHz)を受信するのだ。

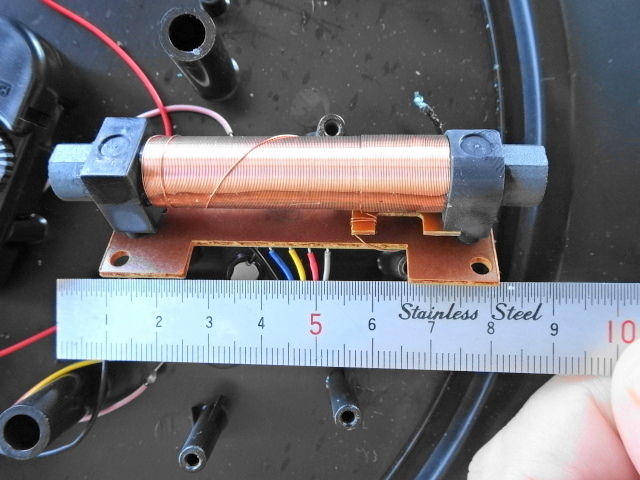

フェライトバーのアンテナ
メイン基板はチップ部品で構成されている。
メイン基板
既に水晶発振子を取り外した後だが(汗)、裏側には受信した電波を復号するMPUらしきモジュールが二つある。
裏側にモジュールがある
受信した電波に時刻を表すデジタルコード(桁毎のBCD)が含まれている。そのコードを復号して、コイルに対応する電流を流して針を動かし、時刻を合わせている。
 暗い時には針を止めて電力を節約する為、明るさを検出するCdSが繋がっている。

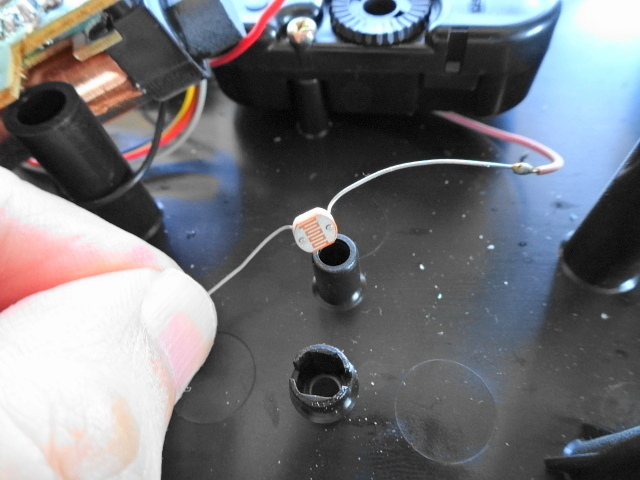

明るさ検出用のCdS
電波受信中を示すLEDも繋がっているけれど、こちらははめ込んだ後にわざわざ熱を与えて固定してあった。
熱で樹脂を溶かしてLEDが固定されている
時計モジュールにも小さな基板がある。

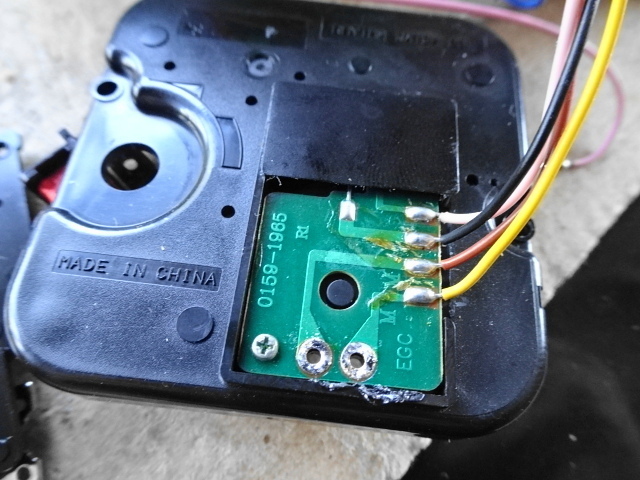

時計モジュール
分解すると、中にコイルが二つ入っている。
中にコイルが二つ
推測するに、片方は通常の運針用で、もう片方が時刻合わせ用だと思う。
ギアを支えている内部の樹脂板を外す。
内部仕切りを外したところ
ギアは全部樹脂製。分解前にギアを指で回してみたら何となくぎこちない感じだった。見た目では問題無さそうに思うのだが、経年劣化でダメになっているみたいだ。
 コイルの直ぐ近くにあるギアには丸い磁石がはめ込まれていた。
穴の開いた丸い個体は磁石
 基板を見ると、何やら配線が奥に伸びている。
奥に配線が伸びている
反対側を見ると、LEDのような物が見える。
中央にLEDのようなものが顔を出している
基板を外すと小さなLEDのような物があった。
基板にLEDのような物が

基板
拡大すると、内部の配線が見える。
内部に配線が見える
内部のギアを見ると、丸い穴が所々に開いている。
ギアには穴がある
もう一度時計モジュールの針側の蓋にある基板を見ると、針を動かす軸の直ぐ上にLEDのような物があるのが分かる。
LEDのような物がある
という事は、どちらかがLEDでもう片方が受光素子(多分フォトトランジスタ)になっていて、LEDの光が穴を通って受光素子に届いたタイミングと、針を動かす為に流している電流の関係から針の動きを制御しているようだ。
 今回の分解で外した部品は小さなものばかりだ。
取り外した部品
何かに流用できるかどうかは不明だが、まぁそのうちに役に立つ事もあるだろう。
