ヤマハSL-800のレストア作業（その５：ブリッジとピックアップの交換）

（前回からの続き）

フロントとリアのピックアップ音量差が大き過ぎて、どうも使い難い。フロント側はコイル内部に問題を抱えているようだ。
まともには使えない状態だし、オリジナルのピックアップでもないので、入れ替える事に。

まず、弦を外す。

裏側から配線の繋がっているボリュームポットも外す。なお、トーンポットへは配線していないのでそのままにしておく。

エスカッションを外せばピックアップを外せる。

用意したのは、同じYAMAHA のRGX用ピックアップ。格安で売られていた中古を入手した。

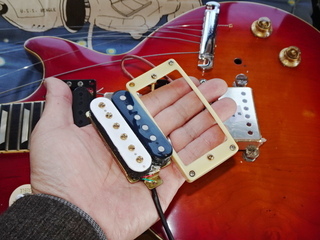

それから、本来はゴールドのピックアップカバーが付いているので、社外品の安いカバーを用意した。なお、ピックアップはモデルによってサイズが違うので、カバー購入時は注意が必要である。

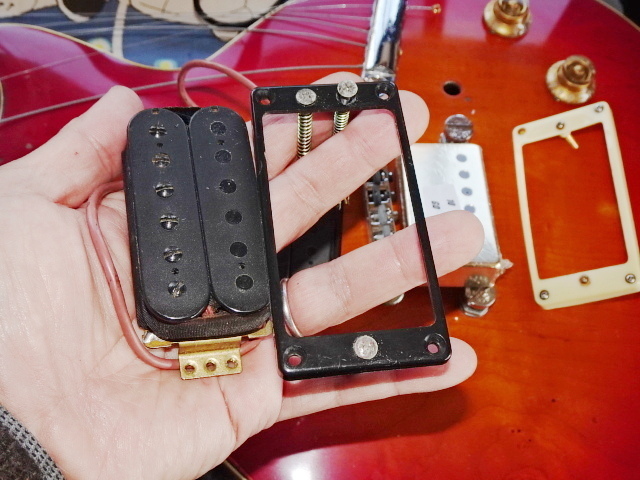

RGX用のエスカッションは、微妙にネジ穴の位置が違うので、そのままでは使えない。

なので、今までのエスカッションを外して利用する。

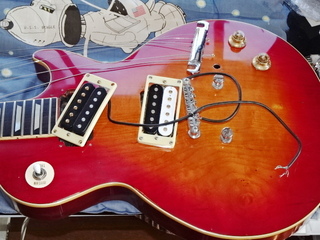

RGX用ピックアップはネジ3つで固定されていたが、2つ用のネジ穴もあるので、そのまま取り付けられた。


さて、ここまでは良かったのだが、RGXはストラトタイプという事をすっかり忘れていた。

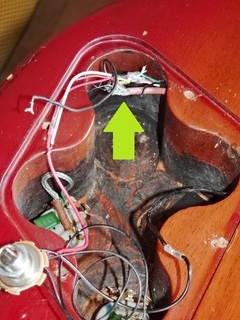

ストラトタイプ前提の配線なので、レスポールだと線の長さが足りなくて、ボリュームポットの位置まで届かない。

四芯シールド線は以前の作業で使い切ってしまったので、手持ちが無い。
ウーム・・・とりあえずピックアップ交換作業は中断だなー。（汗）

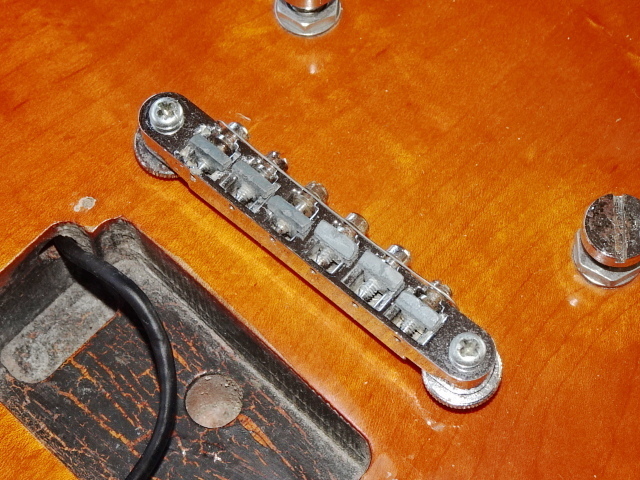

弦を外した序に、以前から気になっていた劣化の著しいブリッジも交換する。

なお、このブリッジはオリジナルではなく、前所有者が取り付けた社外品である。

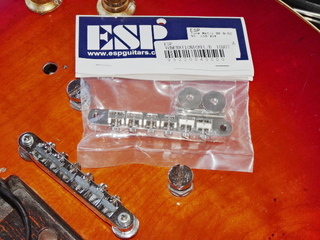

国産レスポールは本家Gibsonとサイズがほんの少し違うので、国産用のブリッジを探して取り寄せた。

ブリッジを支えるネジはイモネジなので、取り付けるが一寸面倒だ。

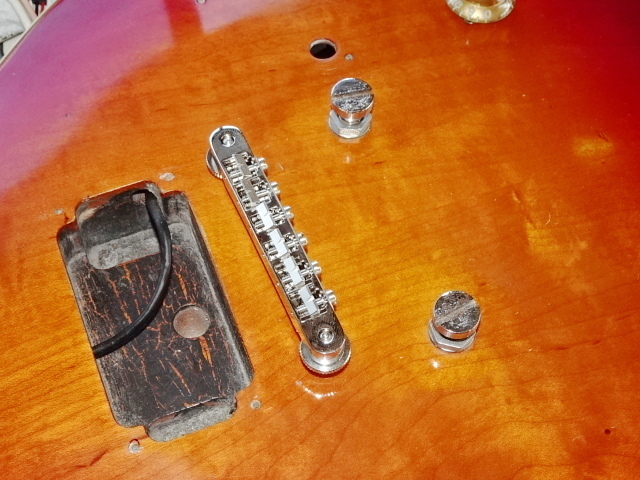

ねじ込んだら、ブリッジを嵌めればOKだ。

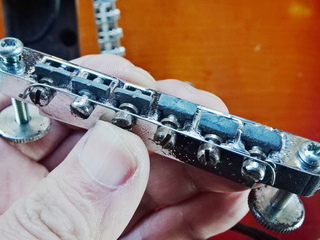

外したブリッジは全体的に腐食が進んでいて、かなり傷んでいる。

特に、弦が載る所は劣化が酷い。

前所有者がミュートなどでブリッジに手を乗せた後、拭くなどの手入れをしていなかったのだろう。
今回の作業はとりあえずここまで。

RGX用ピックアップがどのような音なのかは分からないけれど、まぁ所詮はハムバッカーだから出てくる音は大体想像が付く。

ただ、タップ配線時の音はコイルの巻き数や磁石の材質によってかなり変わって来るので、こればかりは一旦音を出してみないと分からない。
拙者は初めて手にしたギターがストラトタイプだった為か、シングルコイルの音が好き。だけど、ギターの形としてはどちらかと言うとレスポールタイプの方が好み。なので、タップ配線は必須なのである。

また配線材を調達しなきゃならんのだが、実は他にも気になるピックアップがあって、中古で安く出ていたから手に入れちゃったんだよねー・・・。

（続く）
