手書きで配線図を書き、何度もチェックして間違いが無さそうなので、配線に取り掛かる。
以前の作業では省略したピックアップ切替スイッチのアース配線を、今回はきちんとやる事にする。
スイッチ本体に直接ハンダ付けする為、普段使っている20Wのハンダゴテでは熱量が足りないので、久し振りに60Wのコテを使った。

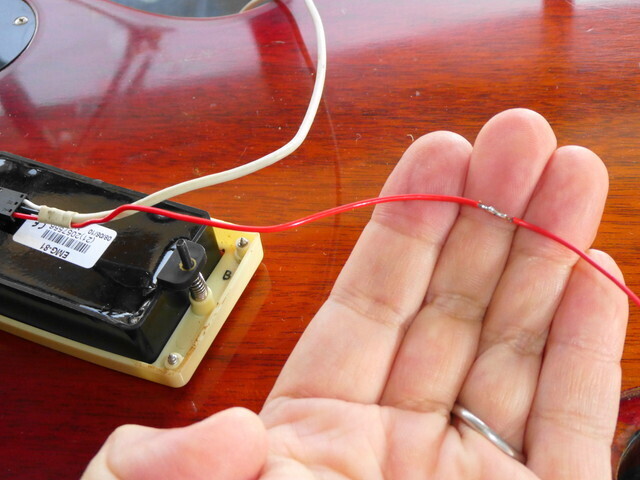

ピックアップのプラス側電源のケーブルは何故か長さが短いので、手持ちの配線で継ぎ足す。
このままではショートの危険があるので、熱収縮チューブで絶縁する。
ピックアップ切替スイッチ・フロントとリアピックアップの配線をギター本体の穴に通す。
ここでまたもや問題発生！ピックアップ配線の長さが足りないのである。
今迄全く気が付いていなかったのだけれど、どうやらこのEMGもストラトタイプのギターで使われていたらしい。
「うーん、またか・・・仕方ない、配線を延長しよ。」配線を外している最中に、突然「ペキッ！」という音が。
「えっ、何の音？」あちこち見まわしてみると、フロントピックアップのエスカッションが割れている。
外した時に裏側に浅い傷のようなものがあるのは分かっていたが、まさかそこで折れてしまうとは・・・まぁ、古いギターだから仕方ないかなぁ。（溜息）
エスカッションはメーカーによって微妙にサイズが違うので、必ずしも同じサイズの物があるとは限らない。今回はプラリペアで修復して再利用する。
割れた箇所の裏側をV字状に削っておく。
ここにプラリペアを流し込んで固まる前にある程度形を整えたら、そのまま丸一日以上放置して固まるのを待つ。
手持ちの配線材は色が限られているので全部の色は揃わないが、途中で繋いで配線を延長した。
ここまで作業して「・・・この線、穴通る？」熱収縮チューブは薄手の物を使っているのだけれど、ほぼ同じ位置で複数個所あるので少し太くなってしまう。
配線材は直径が3.2mmある。
配線用の穴は10mmしかない。
ここに配線材3本と電源供給用の細い線2本が通るかどうか？

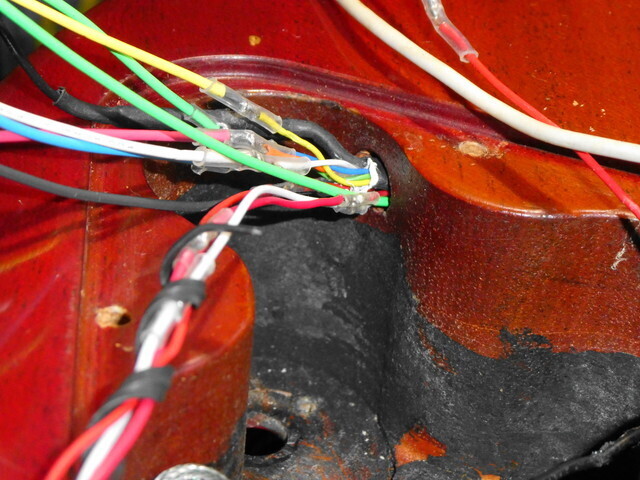

実際に配線してみたら、配線材2本と電源用2本を通すのが精一杯、どうやっても配線材あと一本が通らない。
やっぱり無理か。（溜息）こりゃーコネクター配線を丸ごとやり直さないとダメだ。ウーム、どうしてくれようぞ・・・。
（続く）
